椋鸟C语言笔记#16：函数栈帧的创建与销毁

萌新的学习笔记，写错了恳请斧正。

# 函数栈帧是什么

函数栈帧 (stack frame) 就是函数调用过程中在程序的调用栈 (call stack) 所开的空间，这些空间
是用来存放:

• 函数参数和函数返回值
• 临时变量 (括函数的非静态的局部变量以及编译器自动生产的其他临时变量)
• 保存上下文信息 (包括在函数调用前后需要保持不变的寄存器)

# 栈是什么

准确定义：栈是只允许在一端进行插入或删除操作的线性表。

可以理解为栈是一种特殊的容器，用户可以将数据压入栈中 (入栈，push), 也可以将已经压入栈中的数据弹出 (弹栈，pop), 但是栈这个容器必须遵守一条规则：先入栈的数据后出栈 (First in Last Out)。就像一摞书，从顶上一本一本放书，也从顶上一本一本取书。

在计算机系统中，栈则是一个具有以上属性的动态内存区域。程序可以将数据压入栈中，也可以将数据从栈顶弹出。压栈操作使得栈增大，而弹出操作使得栈减小。

栈是非常非常非常重要的一个概念，可以说基本上所有的程序都使用了栈，我们看到的一切函数实现都基于栈。

# 栈的性质

在大多数操作系统中，栈都是从高地址向低地址延伸的。(也就是说后压入的数据地址更低)

在 x86-32 和 x86-64 下栈顶由寄存器 esp 来定位。

弹栈并不是把栈顶的数据删除，而是直接将栈顶指针 (esp) 回退一位。数据还在，但是没有意义了，下一个压入的数据会将其覆盖。(就像光标后移，也就是退格一样)

# 一些寄存器与汇编指令

# 寄存器

• eax: 通用寄存器，保留临时数据，常用于返回值
• ebx: 通用寄存器，保留临时数据
• ebp: 栈底寄存器
• esp: 栈顶寄存器
• eip: 指令寄存器，保存下一条指令的地址，便于调用函数后返回原址

# 汇编指令

• mov: 数据转移。mov a, b 就是把 b 的值赋给 a
• lea: 取有效地址。可以理解为专门传送地址的 mov
• push: 数据入栈。在栈顶上方加入数据，并移动栈顶指针
• pop: 数据出栈。移动栈顶指针
• sub: 减法指令。sub a, b 就是把 b 减到 a 中
• add: 加法指令。add a, b 就是把 b 加到 a 中
• call: 函数调用指令。先压栈返回地址，再转入目标函数
• jump: 修改 eip 来转入目标函数
• ret: 恢复返回地址，压入 eip

# 函数栈帧的创建与销毁

# 前置知识

每一次函数调用，都要为本次函数调用开辟空间，即函数栈帧空间。

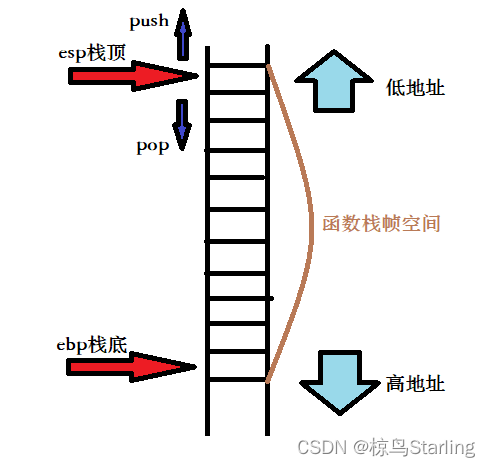

这块空间由 esp 与 ebp 两个寄存器来维护

其中 esp 记录栈顶的位置，ebp 记录栈底的位置

函数栈帧的实现方式在不同编译器上有所不同，但大体一致

# 函数的调用堆栈

在 Visual Studio 中，我们调试进入函数后可以打开函数的调用堆栈窗口，可以看到函数正在被哪个函数调用。在勾选显示外部代码后，我们可以发现其实主函数也是被其他函数调用的。这些函数都会开辟自己的栈帧空间。

# 准备环境

为了更好的观察函数栈帧，我们可以在项目的属性页中打开 C/C++ 常规选项卡，把 “支持仅我的代码调试” 改为 “否”(Visual Studio)

# 反汇编

在调试时，我们可以右键鼠标，点击 “转到反汇编”, 就能看到编译器在编译我们的代码时具体是如何用汇编实现的。

int main()

{

// 函数栈帧的创建

010C1410  push        ebp

010C1411  mov         ebp,esp

010C1413  sub         esp,0E4h

010C1419  push        ebx

010C141A  push        esi

010C141B  push        edi

010C141C  lea         edi,[ebp+FFFFFF1Ch]

010C1422  mov         ecx,39h

010C1427  mov         eax,0CCCCCCCCh

010C142C  rep stos    dword ptr es:[edi]

//main 函数主体

	int a = 1;

010C142E  mov         dword ptr [ebp-8],1

	int b = 2;

010C1435  mov         dword ptr [ebp-14h],2

	int c = Add(a, b);

010C143C  mov         eax,dword ptr [ebp-14h]

010C143F  push        eax

010C1440  mov         ecx,dword ptr [ebp-8]

010C1443  push        ecx

010C1444  call        010C10E1

010C1449  add         esp,8

010C144C  mov         dword ptr [ebp-20h],eax

	printf("%d", c);

010C144F  mov         esi,esp

010C1451  mov         eax,dword ptr [ebp-20h]

010C1454  push        eax

010C1455  push        10C5858h

010C145A  call        dword ptr ds:[010C9114h]

010C1460  add         esp,8

010C1463  cmp         esi,esp

010C1465  call        010C113B

	return 0;

010C146A  xor         eax,eax

}

# 函数栈帧的创建

上面就是 main 函数的反汇编代码，下面我们具体理解一下:

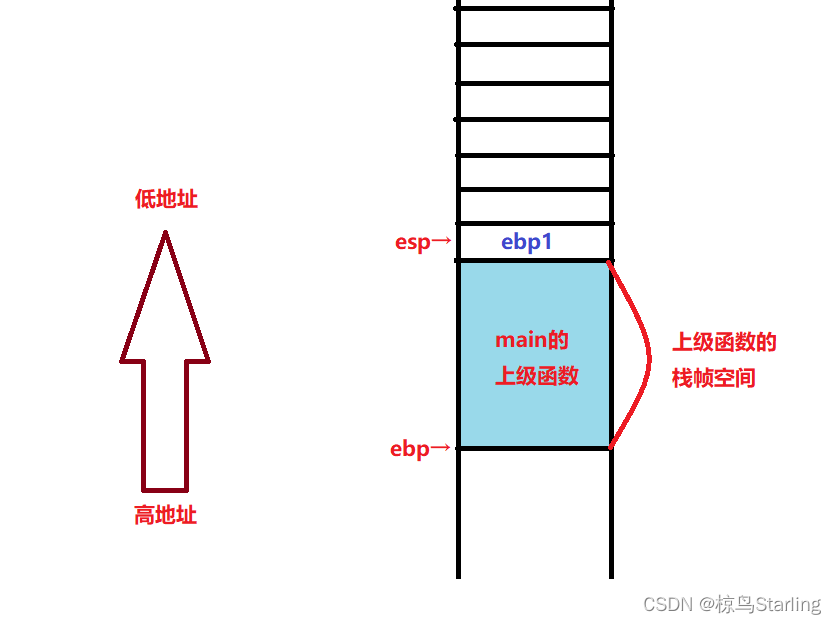

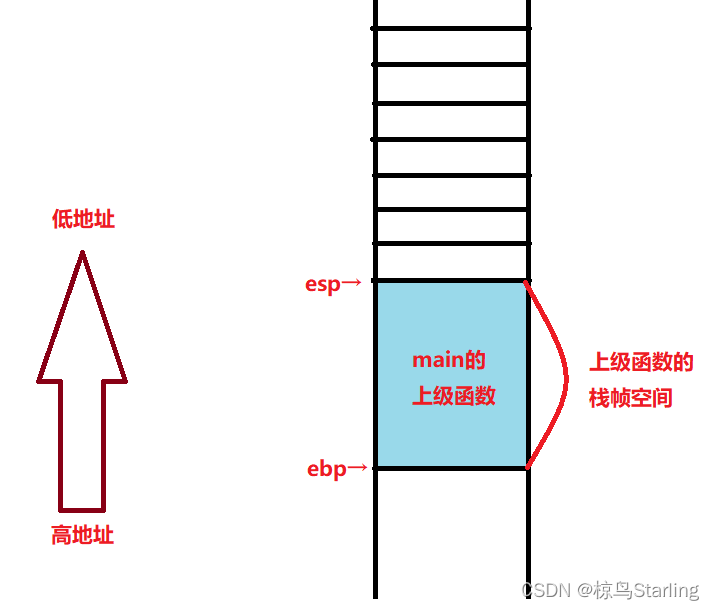

首先，在 main 函数被调用前，栈空间如图:

010C1410 push ebp

第一步把 ebp 寄存器中的值进行压栈，也就是在栈顶压入此时 ebp 的值，同时上移栈顶指针 esp

注意，是此时，ebp 指针会变的。这里只是保存原先 ebp 的位置，便于 main 函数结束后还能正常回到上级函数。

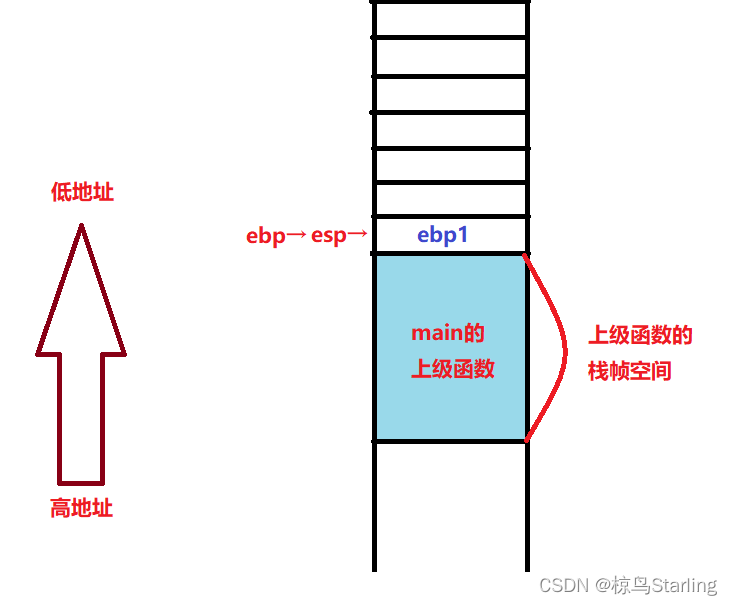

现在栈空间如图:

010C1411 mov ebp,esp

然后把 esp 的值赋值给 ebp, 所以现在 ebp 储存的地址就也变成了 esp 储存的地址

也就是说，ebp 指向的位置和 esp 一致了，变成如下情况:

这时也就看出上一步压栈的作用了，不保存一下 ebp 的位置马上回不去上级函数了

010C1413 sub esp,0E4h

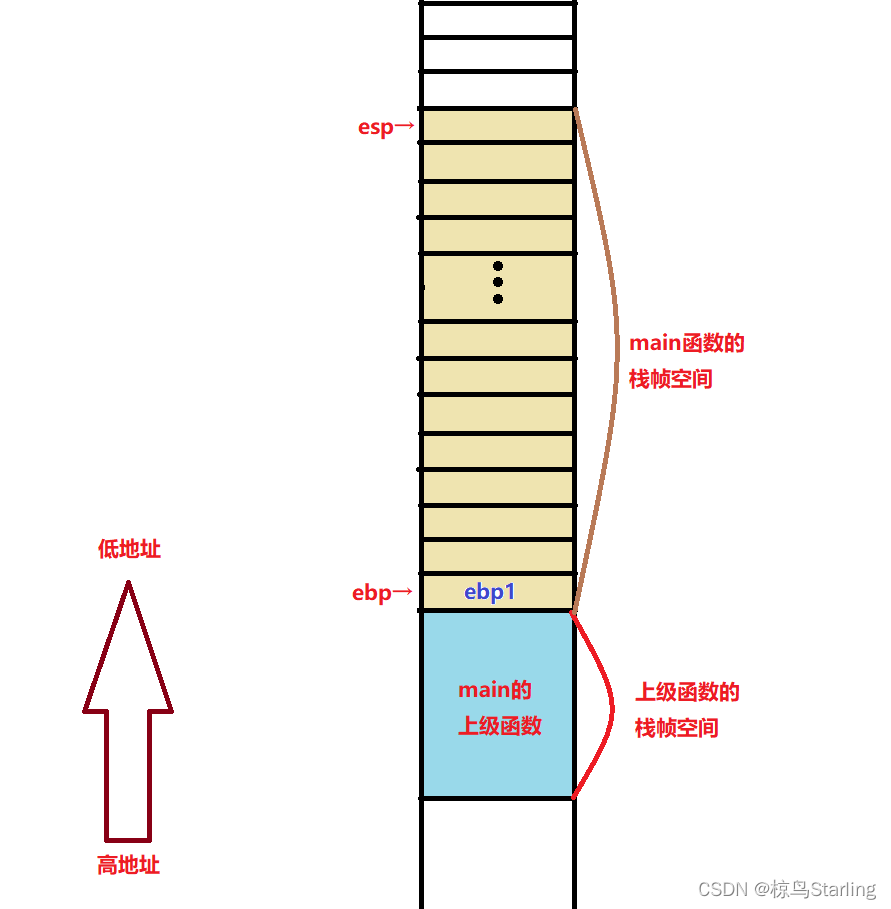

然后将 esp 的值减去 0E4h (十进制为 228, 记住这个数字！), 也就是再把栈顶指向的位置上移 228 位 (因为栈区内存从高地址向低地址演示，所以地址减去一个值其实是上移), 而这样在 esp 与 ebp 之间空出的位置就是为主函数开辟的栈帧空间 (具体开辟多少得看编译器和环境), 这篇区域将存储 main 函数中的临时变量等。如图:

010C13C9  push        ebx

010C13CA  push        esi

010C13CB  push        edi

随后我们连续压入了 3 个值，分别是 ebx、esi、edi 三个寄存器的值。这一步操作功能与上面保存 ebp 的值的意义一致，因为这三个寄存器在函数调用过程中可能会变化， 为了便于调用完函数时返回一开始的状态，就先保存一下。

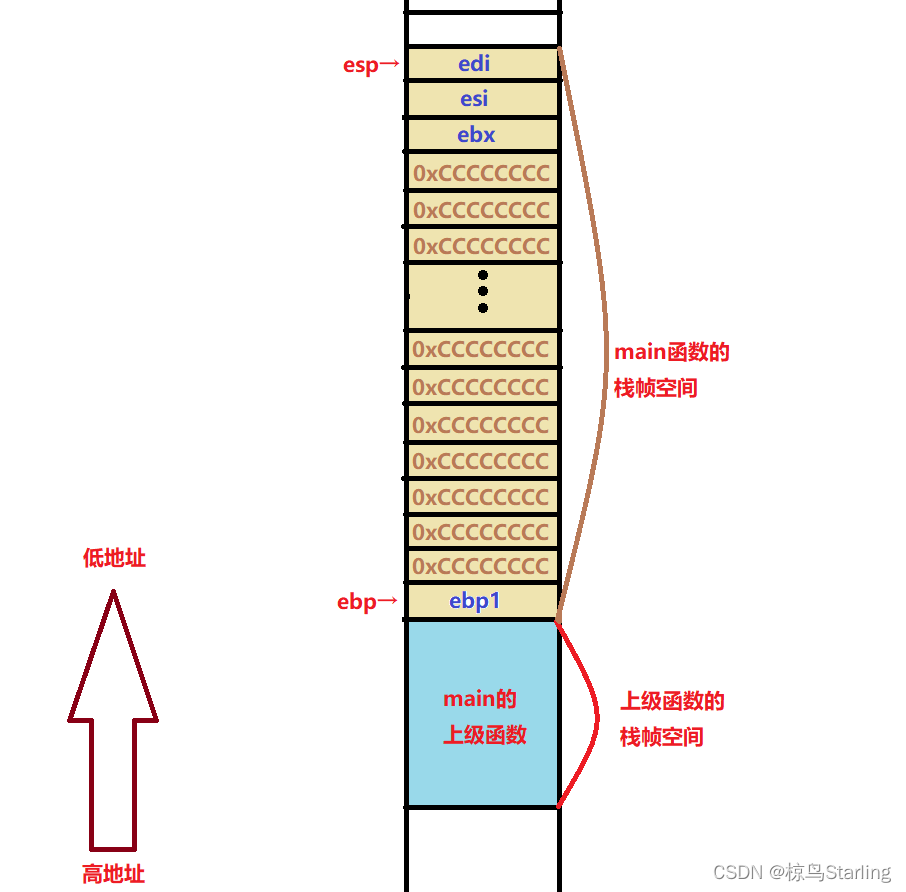

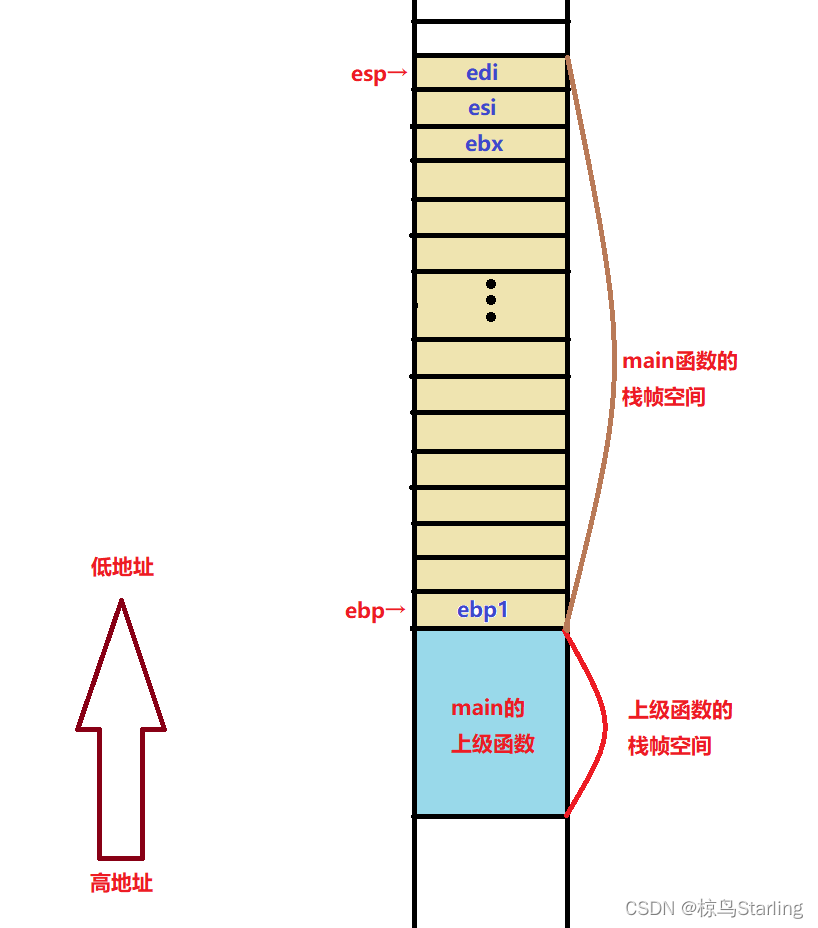

此时栈空间如图:

010C141C  lea         edi,[ebp+FFFFFF1Ch]

010C1422  mov         ecx,39h

010C1427  mov         eax,0CCCCCCCCh

010C142C  rep stos    dword ptr es:[edi]

这四句代码就比较难以理解了。

第一句是把 ebp+FFFFFF1Ch (ebp-0E4h, 这个数字是不是很熟悉？马上会剖析这里) 的地址放入 edi 中 (看，edi 变了，所以上一步保存 edi 是有必要的)

然后将 39h (十进制 57) 赋值给 ecx, 将 0CCCCCCCCh 赋值给 eax。

最后这一句代码只需要理解意思就行，就是把从 ebp 到 edi 之间按顺序排 ecx 个的内存 dword (32 位 2 进制，就是 8 位 16 进制，对应 4 个字节) 初始化为 16 进制的 CCCCCCCC (不同编译器可能初始化的不一样)。

而 0E4h 正是之前创建栈帧空间是栈顶指针的偏移量，也就是栈帧空间中可用区域的大小

同时 57*4 就等于 228, 其实这里就是初始化了栈帧空间中的所有区域

四句连起来就是把 main 函数栈帧空间可用区域所有内存位置初始化为 0xCCCCCCCC

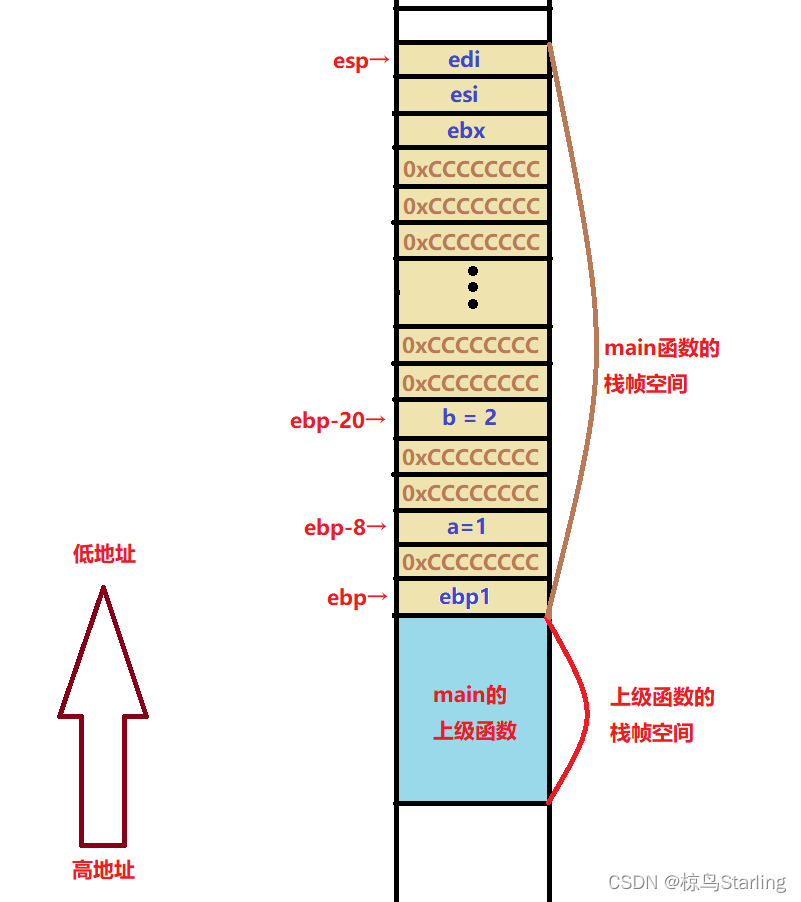

那么现在的栈空间如图:

至此，函数栈帧就完成了创建。

# 关于 “烫烫烫”

网络上我们可能看到 “锟斤拷”、“烫烫烫” 的梗，用来描述乱码。

而当我们写一个字符数组却忘记在结尾加上‘\0’时，如果我们打印这个数组便会看到一堆烫烫烫，这是为什么呢。

因为 0xCC 对应的汉字编码就是烫，而当打印数组没有读取到字符串结束标志时，就会一直读下去直到遇到一个‘\0’, 而中途会读取到很多初始化了却还没有被使用的内存空间 (值为 0xCCCCCCCC), 所以就会输出 “烫”。

# 变量的创建与初始化

下面我们继续来看看主函数的核心代码，首先是局部变量创建的部分:

int a = 1;

010C142E  mov         dword ptr [ebp-8],1

	int b = 2;

010C1435  mov         dword ptr [ebp-14h],2

首先是把 1 放到了 ebp-8 的位置，2 放在了 ebp-14h 的位置

很显然 ebp-8,ebp-14h (ebp-20) 就是函数用来存放局部变量 a 和 b 的地方

可以发现 ebp-8 就是栈底指针上方第二个内存位置 (每个内存地址对应 4 字节)

而 b 与 a 间隔两个内存位置 (如果再创建 c 也将与 b 间隔 2 个位置)

具体间隔多少取决于编译器的实现，并不统一

同时，我们能看出创建变量同时进行初始化的重要性。如果不初始化，其值是一个随机值 (初始化函数栈帧时的值，这里是 0xCCCCCCCC)

# 函数的调用与传参

接下来就是调用 Add 函数了

int c = Add(a, b);

010C143C  mov         eax,dword ptr [ebp-14h]

010C143F  push        eax

010C1440  mov         ecx,dword ptr [ebp-8]

010C1443  push        ecx

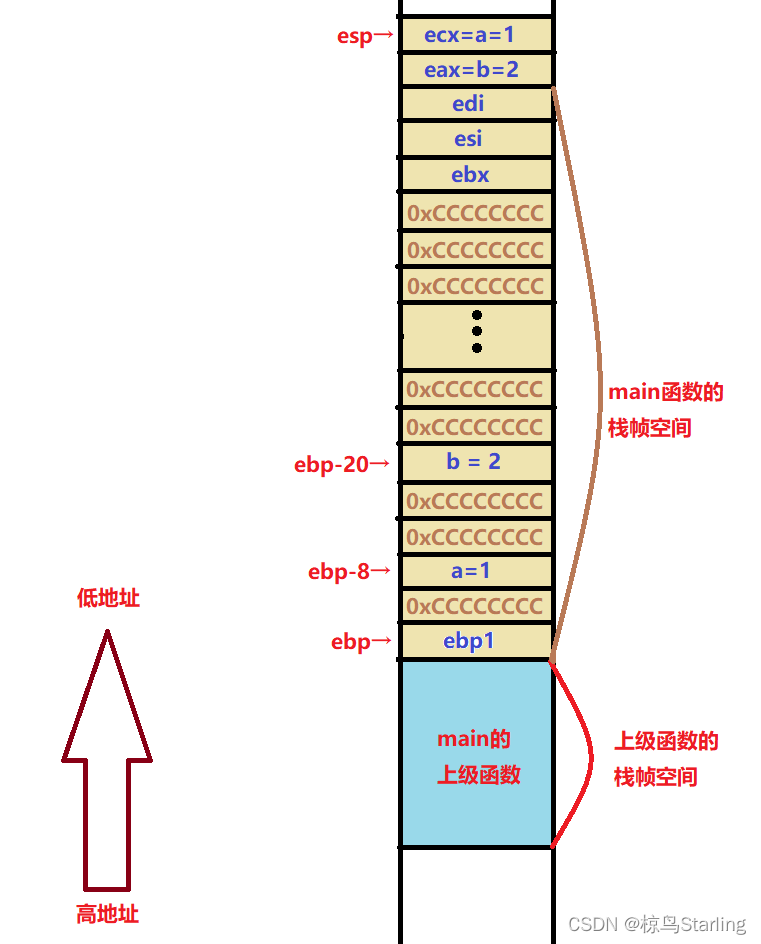

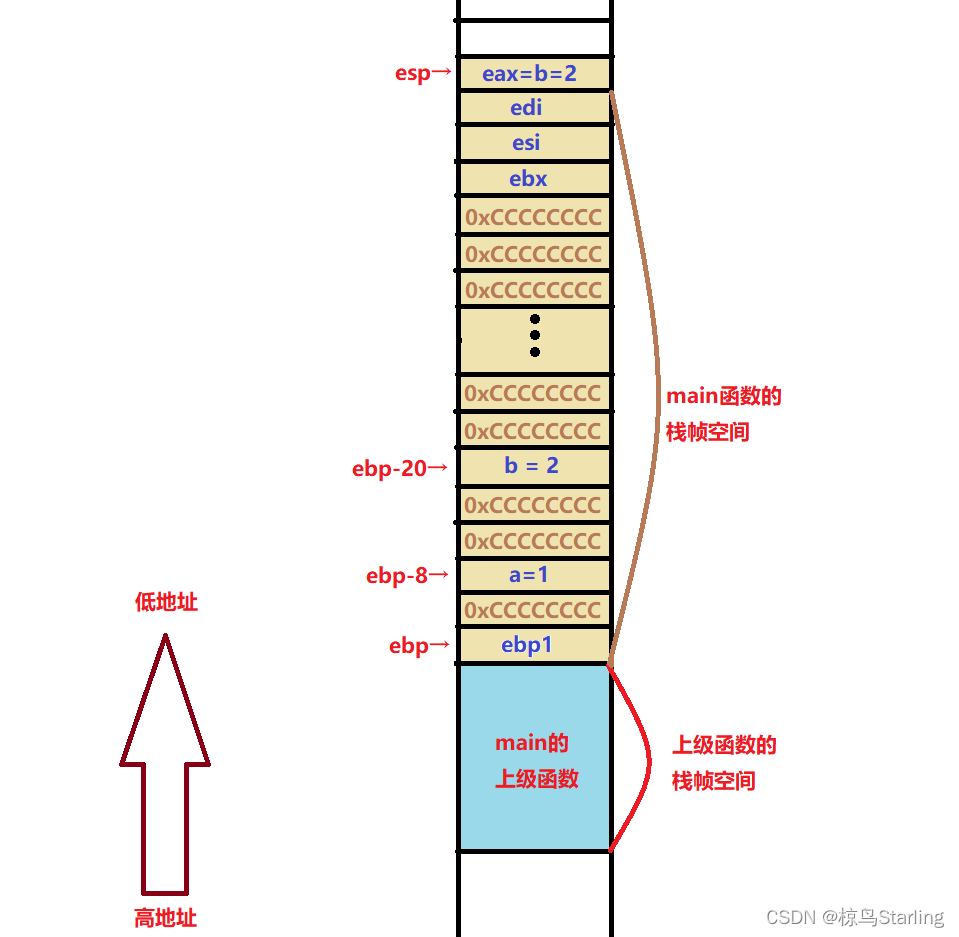

首先，编译器把 ebp-14h (变量 b) 的值赋给了 eax 寄存器，eax 压栈

同样的，把 ebp-8 (变量 a) 的值赋给了 ecx 寄存器，ecx 压栈

其实啊，这两步就是创建形参的过程。我们调用函数时传递过去的其实就是刚刚压栈的 eax 与 ecx, 而不是 a 和 b 本身。这就是为什么说形参是实参的一份临时拷贝 (后面 Add 函数栈帧销毁时会舍弃这部分形参的内存空间所以是 “临时”)

下面，重要的一步来了:

010C1444 call 010C10E1

这就是正式开始调用函数了，内存跳转到 010C10E1 (以此为例)

而这个位置是编译器存放进入 Add 函数的指令的地方:

_Add:

010C10E1  jmp         010C13C0

跳转到这里我们发现我们需要进一步前往 010C13C0 (以此为例)

而 010C13C0 就是我本次编译时 Add 函数指令的位置

先不急着看 Add 函数内部的情况。

我们先跳过 add 函数，主函数调用 add 函数后还有两条指令:

010C1449  add         esp,8

010C144C  mov         dword ptr [ebp-20h],eax

先是栈顶指针 esp 加 8, 也就是后退两位，这正好把之前放置形参 ab 的两个位置丢了出去 (也就相当于连续两次 pop)(注意栈中删除东西不是真的删除，只要使这个元素在栈指针外面即可，这样这个数据就没有意义了，后面这个位置再写入其他数据也无所谓)

然后编译器将寄存器 eax (这里现在存着函数的返回值) 的值赋给了 ebp-20h 的位置 (局部变量 c 的位置)

至此，一次完整的函数调用就结束了。

# Add 函数 - 从创建函数栈帧到销毁

之前跳转过去的 Add 函数的反汇编代码如下:

int Add(int a, int b)

{

010C13C0  push        ebp

010C13C1  mov         ebp,esp

010C13C3  sub         esp,0CCh

010C13C9  push        ebx

010C13CA  push        esi

010C13CB  push        edi

010C13CC  lea         edi,[ebp+FFFFFF34h]

010C13D2  mov         ecx,33h

010C13D7  mov         eax,0CCCCCCCCh

010C13DC  rep stos    dword ptr es:[edi]

	int c = 0;

010C13DE  mov         dword ptr [ebp-8],0

	c = a + b;

010C13E5  mov         eax,dword ptr [ebp+8]

010C13E8  add         eax,dword ptr [ebp+0Ch]

010C13EB  mov         dword ptr [ebp-8],eax

	return c;

010C13EE  mov         eax,dword ptr [ebp-8]

}

010C13F1  pop         edi

010C13F2  pop         esi

010C13F3  pop         ebx

010C13F4  mov         esp,ebp

010C13F6  pop         ebp

010C13F7  ret

前面依旧是和 main 函数一致的函数栈帧的创建与变量的初始化，不再重复一遍了

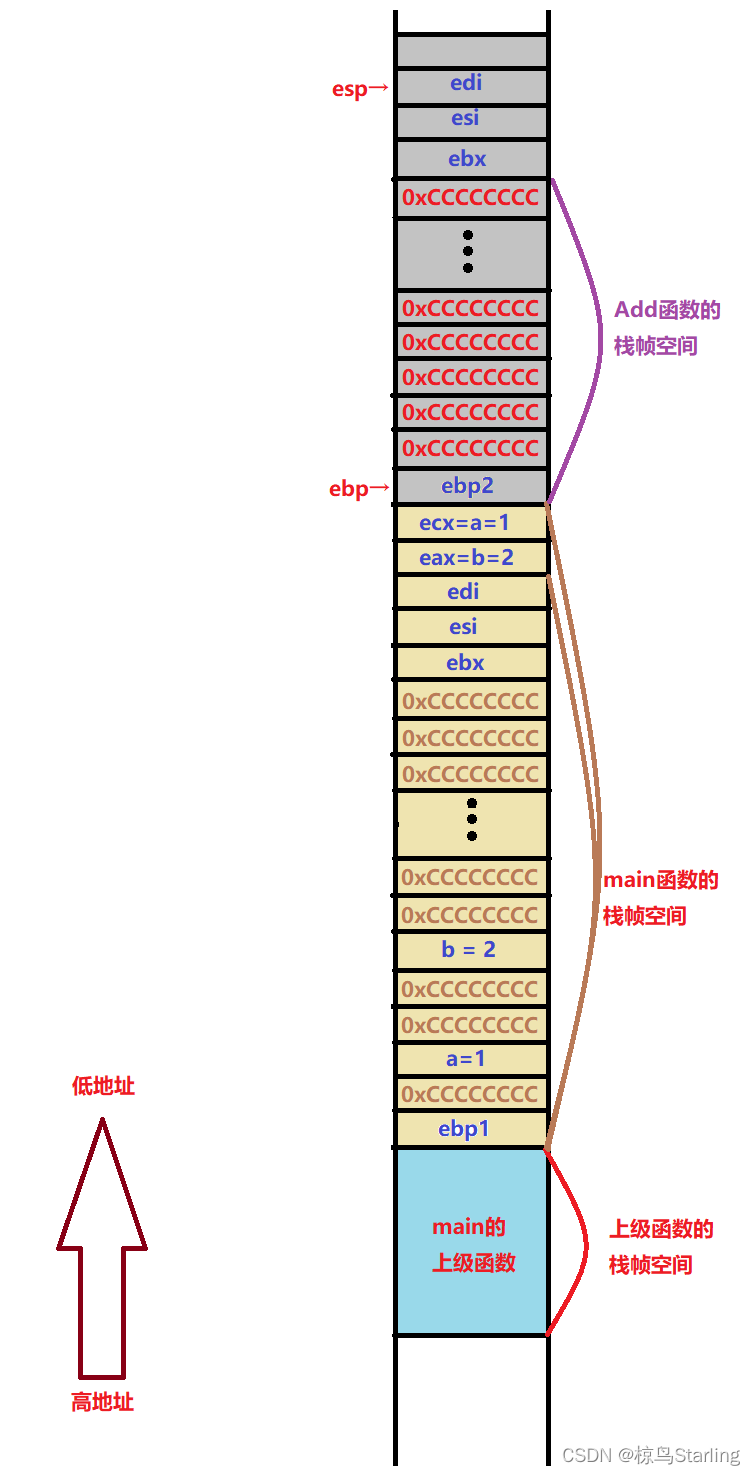

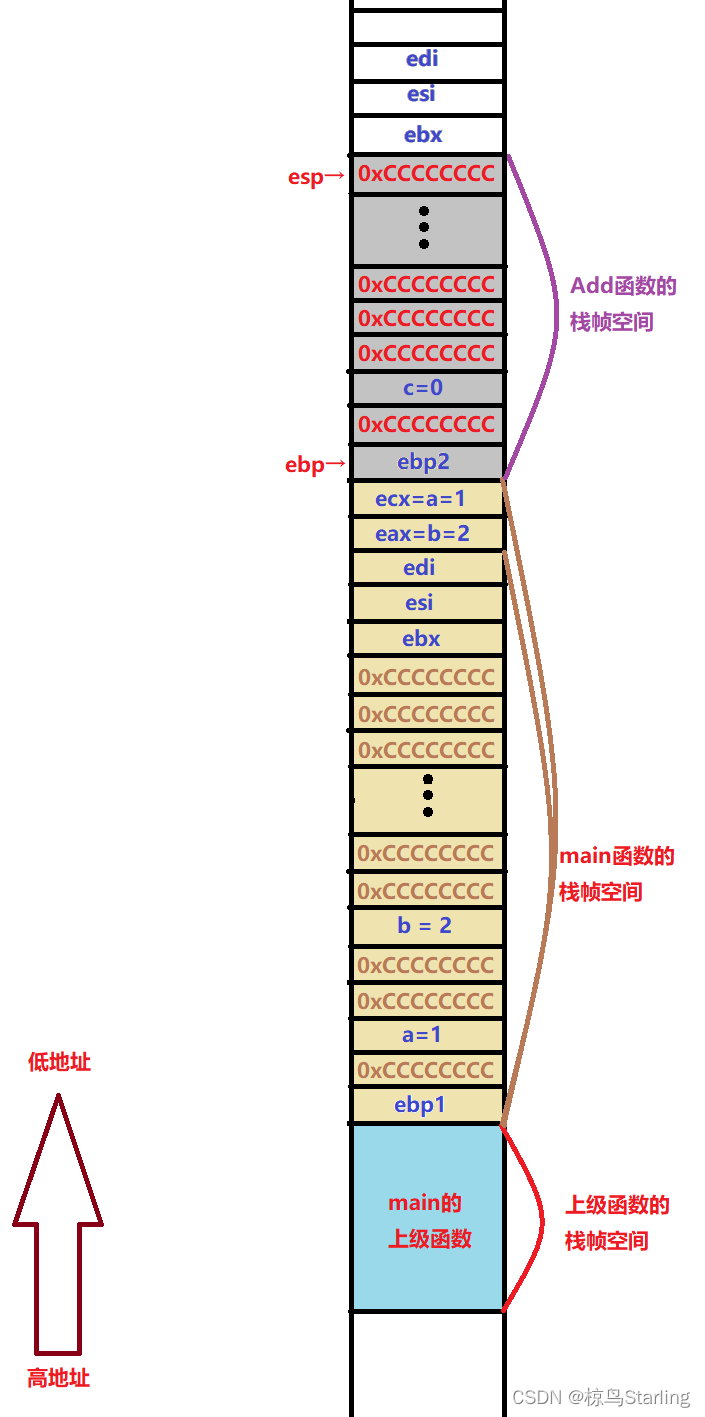

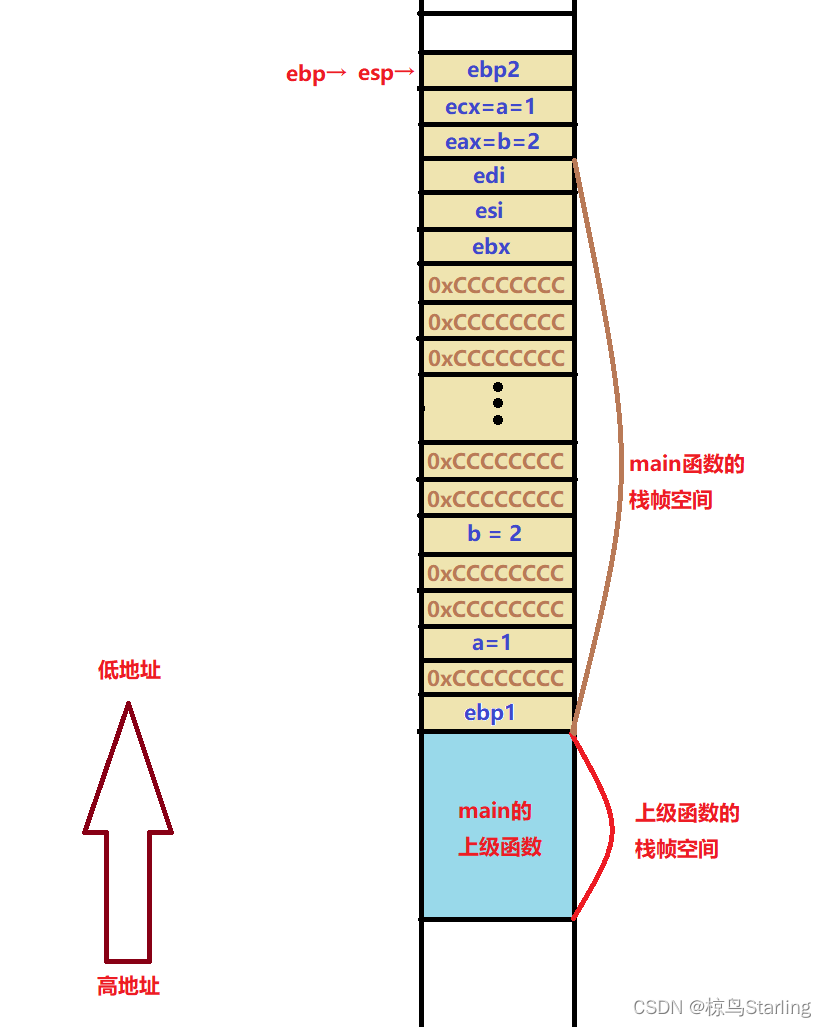

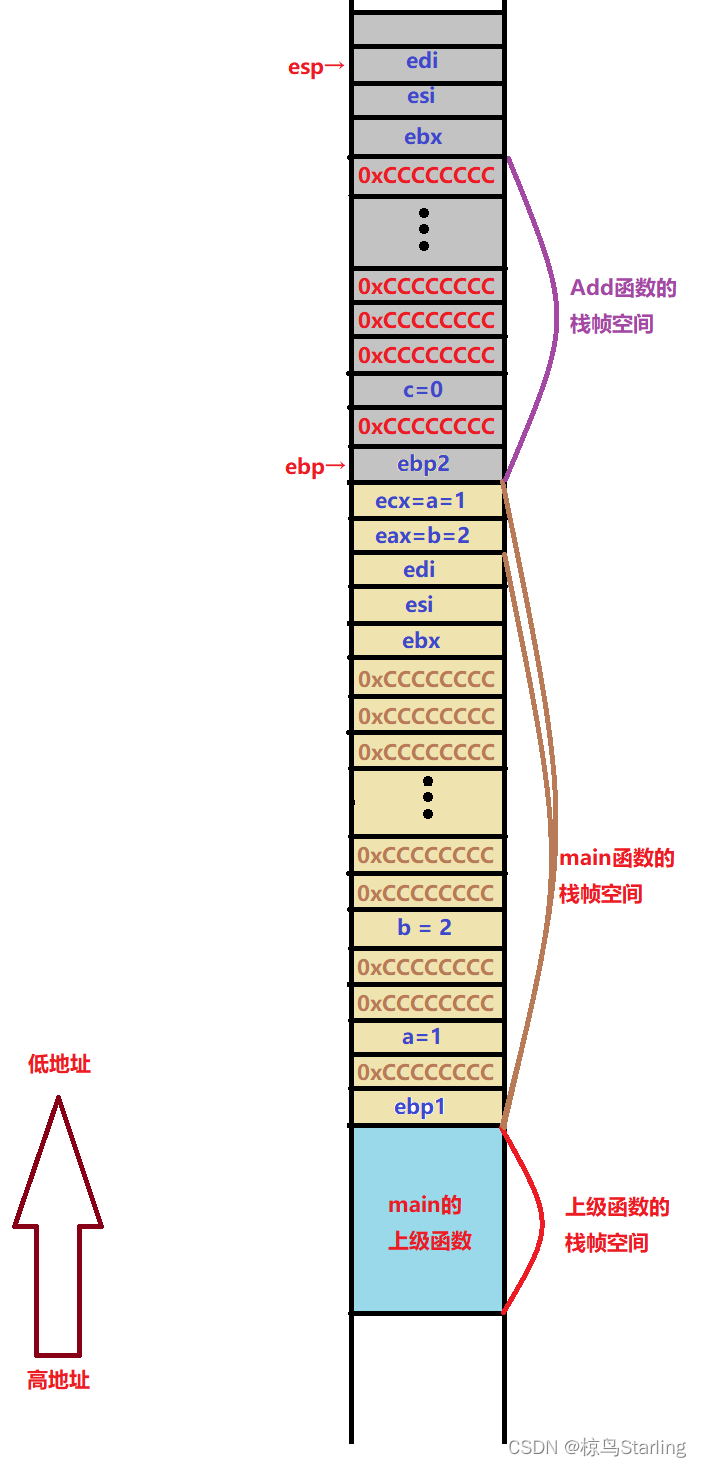

过程如图:

然后，就又到了我们需要关注的内容:

c = a + b;

010C13E5  mov         eax,dword ptr [ebp+8]

010C13E8  add         eax,dword ptr [ebp+0Ch]

010C13EB  mov         dword ptr [ebp-8],eax

我们可以看到，编译器在这里是通过 ebp+8/ebp+0Ch 来回去找到 ab 的形参所在的位置的 (形参创建的位置在主调函数的末尾)

return c;

010C13EE  mov         eax,dword ptr [ebp-8]

最终返回结果会被赋值给寄存器 eax 来带回主调函数。

最后，我们终于讲到了函数栈帧的销毁

010C13F1  pop         edi

010C13F2  pop         esi

010C13F3  pop         ebx

先是连续 3 次弹栈，分别存入 edi、esi、ebx

010C13F4  mov         esp,ebp

010C13F6  pop         ebp

010C13F7  ret

然后将 esp 挪到 ebp 所指向位置 (相当于把整个 add 函数除了栈头全部弹掉)

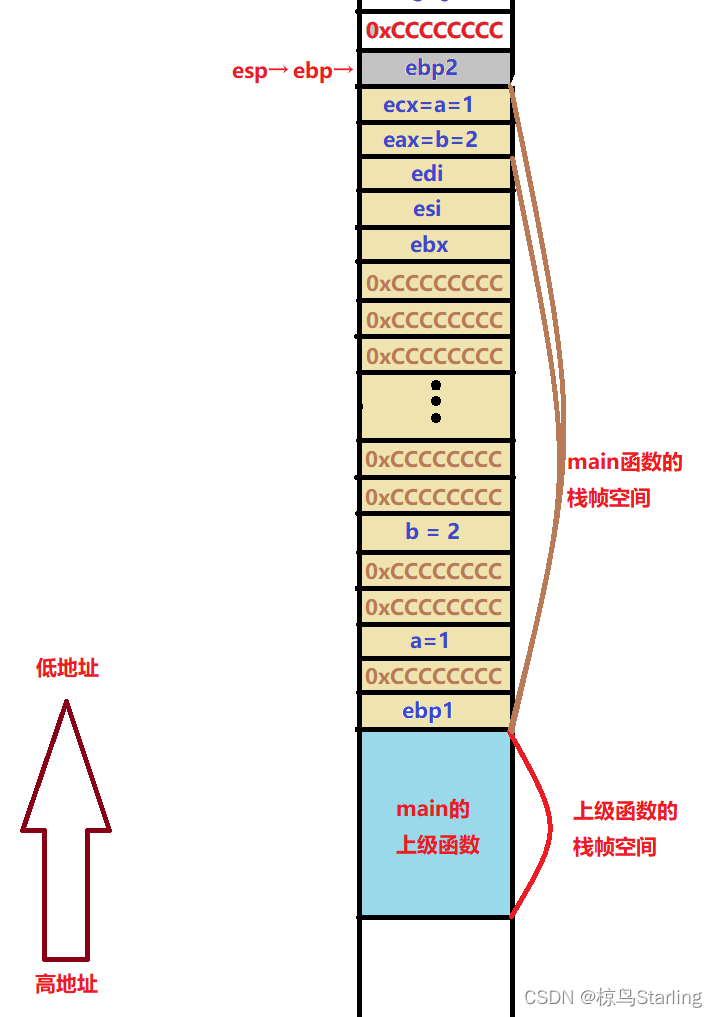

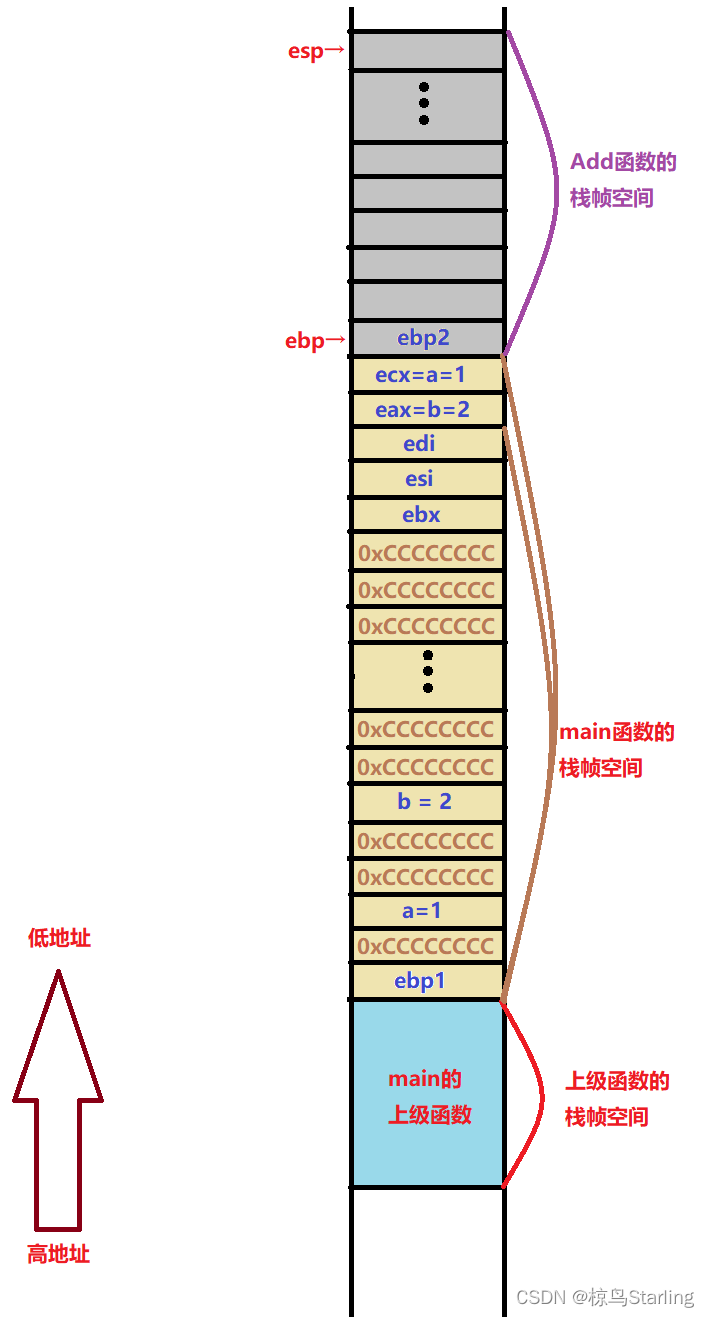

如图:

再弹出 ebp2 将其存入 ebp (这样 ebp 就变回了原来维护主函数的 ebp, 因为当时这个值就被保存在了这里), 而 esp 因为弹栈也后退一格返回了原本维护主函数的 esp 的位置。

最终 ret 指令返回主调函数 call 的位置，并执行调用函数的收尾工作。

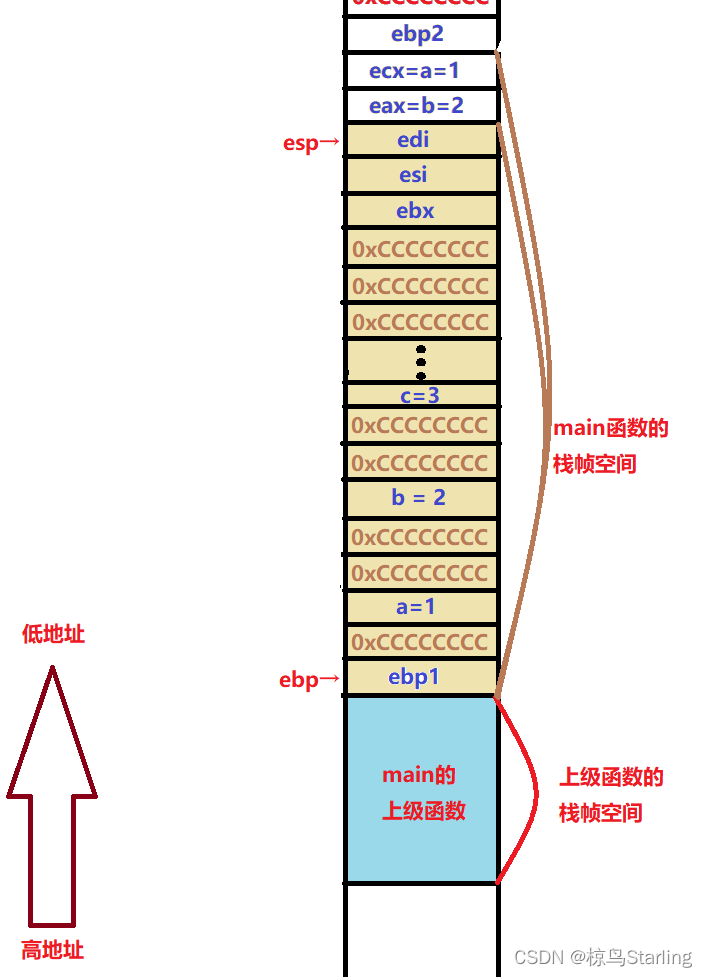

我们再看一眼栈区，就会发现和调用函数之前有意义的部分完全一致

变化的只有获得了返回值

# 扩展

返回对象是内置类型时，一般都是通过寄存器来带回返回值

返回对象如果是较大的对象时，一般会在主调函数的栈帧中开辟一块空间，然后把这块空间的地址，隐式传递给被调函数，在被调函数中通过地址找到主调函数中预留的空间，将返回值直接保存到主调函数

参考《程序员的自我修养》第 10 章

这一期画图画的好累好累～
